多媒体教室工程方案


一.概述
  二十一世纪,信息技术正以惊人的速度传播着。丰富、精彩、多变的各种计算机文化扑面而来,这使得现代学校中的传统教育受到强烈的冲击。停留在“粉笔、教鞭和纸张”固有模式的传统教育体系受到了时间和空间的极大限制,已不能适应培养具有新技术、新知识密集型人才的需要。而且,传统教育所存在的缺少对教育对象的个性细分、潜力挖掘和能力培养等问题,也亟待解决。
目前,计算机多媒体正渗透着社会生活的各个角落,它将极大的提高人们的工作效率,改变人们的生活面貌。高性能的校园多媒体系统目前已经成为衡量学校能力和水平的一项必备的硬件设施。
多媒体投影系统包含了全部电化教学、计算机辅助教学和演示的手段,是目前最受欢迎、最便于使用、效果最理想的教学演示系统。它将录相机、影碟机、多媒体计算机、多媒体视频实物展台、多媒体投影机等先进的视听设备以及其他可遥控设备(如电动屏幕、电动窗帘、灯光等)有机地连接,构成现代化视听教学环境。系统由教师根据执教内容集中控制,能实现对各种设备常用功能的控制和音视频之间的切换操作,使教学的内容生动化、形象化和具体化,克服了以往呆板的灌输形式,学生对于声像并茂的教学方式更易于领会和接受。系统充分发挥了现代教学设备对提高教学质量的作用,缓解了上课教师的劳动强度,大大提高了各种设备的利用率。本系统适用于各类学校进行多媒体教学、课例教学、专题演讲、报告会、国际学术交流会、演示及娱乐等活动。如果与校园计算机和互联网相连,则可以共享校园网和互联网上丰富的信息资源。
衷心感谢高邮市甸垛中学的领导给予我公司机会,参加到贵校的信息化建设中来,我们将以我们在多媒体教育领域多年来积累的丰富经验,尽我们最大的努力,在最短的时间内,将贵校多媒体教室建设好。
二、系统主要设备与功能
多媒体投影系统中包含的主要设备有:投影机、视频展示台、多媒体电脑、投影屏幕、集中控制器。下面将各设备做一一介绍:
1. 投影机

投影机是本系统中最重要的设备之一,所以投影机的好坏直接关系到系统的整体效果。 投影机发展到现在经历了CRT(Cathode Ray Tube)阴极射线管, LCD( Liquid Crystal Display)液晶板和DLP(Digital Light Processor)数码光输处理器三个阶段。在现如今教育系统中我们推荐使用LCD技术的投影机,因为它具有清晰度高、对比度高、色彩丰富饱满等优点。
在这里我们推荐贵校使用 三洋投影机

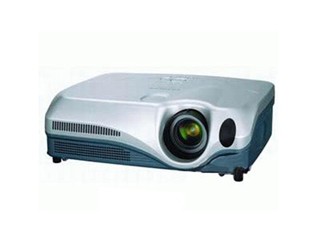

HITACHI(日立)CP-HX3060投影机技术参数(亮度:3500ANSI流明、分辨率:1024*768)。



三洋 XU2530C(亮度:3000ANSI流明、分辨率:1024*768)液晶投影机。





2. 视频展示台(拓创)


视频展示台又叫做实物展台,它的出现,渐渐取代了传统的胶片投影仪/幻灯机的大部分作用。视频展示台不但能将胶片上的内容、投到屏幕上,而且可以将各种实物,甚至可活动的图像投到屏幕上。它的应用范围也大大超出传统的幻灯机。
视频展台搭配投影机在教学中的应用可以称得上完美的组合。展台上的文档、实物、实验活动…都可以通过大屏幕投射出来,让观看者得到视觉上的享受。视频展台有多种设计:"双侧灯台式"、"单侧灯台式"、带液晶监视器的展台(视频展台上的小液晶监视器让用户便于检查被投物图像,在展示过程中不用另外准备监视器,也不用看着屏幕放置被投物)、可以接驳计算机进行数据交换(计算机通过视频捕捉卡连接展台,通过相关程序软件,可将视频展台输出的视频信号输入计算机进行各种处理)等等。
在这里我们推荐贵校使用拓创KT8000视频展示台。
拓创TOP-10000型视频展示台特点:

  1. 12倍光学变焦镜头和自动聚焦
  2. 正负片转换功能
  3. 遥控、镜像、黑白转换
  4. 摄象机、130万像素
  5. RGB输出>600(H)*600(V)电视线 ,Video輸出>400(H)*400(V)电视线。
  6. 输入输出:RGB*2 ,RGB-Audio*2,MIC*1,RGB*2(XGA、SVGA),RGB-Audio*

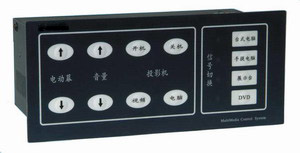

3. 集中控制器(TOP-1000)

本产品集成了多媒体中央控制系统最常用的功能;三路音视频切换;二路计算机信号的切换;并具有投影机电源延时保护功能,延长投影机灯泡的寿命、投影银幕的升降、面板音量控制。并实现一键开关机。是学校简易多媒体教室的最佳选择!
性能指标:
红外遥控输出:1路
投影机电源:1路
投影机控制方式: RS232C
   (串口写码程序随机)。
三路音视频切换
二进二出VGA分配器
银幕控制器(选配件)
独特智能锁开关,保证安全使用
技术参数:

红外遥控输出:1路
投影机电源:1路
投影机控制方式: RS232C (串口写码程序随机)。
三路音视频切换
二进二出VGA分配器
银幕控制器(选配件)
独特智能锁开关,保证安全使用

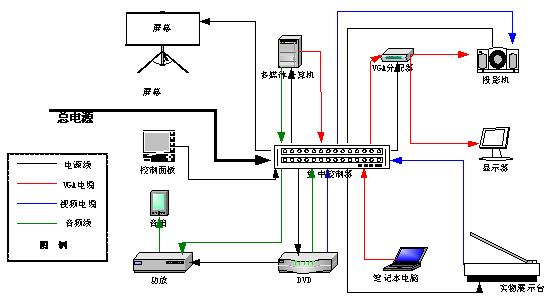

4. 系统连接图

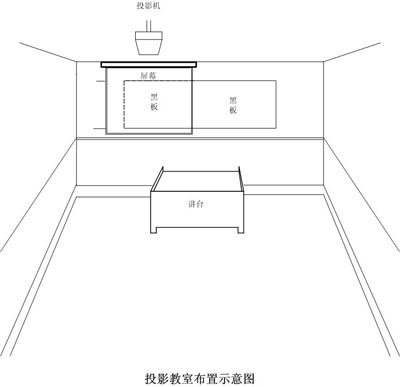

5. 教室布置示意图
6.多媒体讲台图例

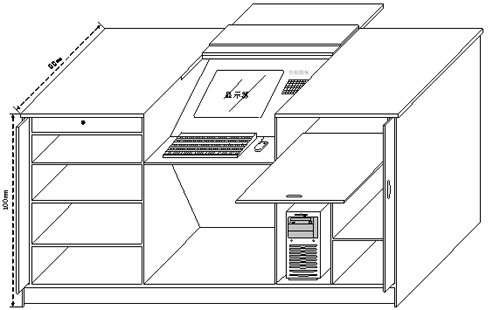

打开示意图

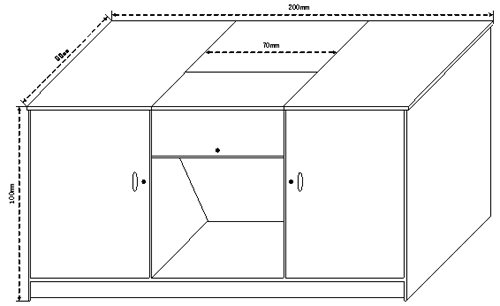

关闭示意图
三、设备清单及价格:
四、工程的实施
1.项目管理
   广州拓创高度重视每项工程的实施,视工程的质量为企业的身命;近几年在工程实践中不断总结和健全自身功程管理作业流程,严把工程质量关,并使之成为我们顺利完成各项工程的统一标准。
本次工程项目人员设置如下:
项目负责人:
由公司项目经理担任,负责技术人员调配、检查工程进度、落实施工计划。
技术负责人:
    由公司资深工程师负责现场施工技术指导,协调落实施工进度、把握工程质量、实时督导、管理工程人员在现场的施工。
工程实施组:
由具有丰富施工经验的工程技术人员担任,严格遵循设计方案要求和工程进度计划进行系统安装,测试系统性能、修正错误并整理相应文档资料。
后勤保障:
严格按照工程施工进度计划进行物资准备与管理。
技术支持:
公司全体技术人员作为该项目的全方位的技术支持力量。
顾问组:
由设备供应厂家技术人员组成技术顾问团,负责解答设备安装调试过程中遇到的疑难问题。
2.工程流程
施工准备
施工计划拟定:详细拟定工程进度计划,由我方和客户共同监督工程进度计划的实施情况。
协调人员配置:合理配置工程岗位--管理、调度、协调、各行其是,各负其责。
设备开箱检验
    设备到施工地,由我方组织人员在客户方监督的情况下进行开箱检验。在检验中如发现设备短缺或损坏,我方负责迅速采取措施补救。合格后签定《系统设备交货验收清单》。
工程施工
物质配套;施工前按规定清点设备类别、数量,检验设备参数、产地,及时增补替换短缺、损坏设备。
责任落实:施工过程中严格执行各项检查措施,做到分工明确、责任到人。
工程验收
工程竣工验收由客户方主持,组织有关专家进行验收,验收的具体工作由我方负责,竣工验收前我方将竣工资料的准备情况及时提交给客户方,客户方协调有关方面的配合。工程验收合格后签定《工程验收报告》。
五、售后服务
1. 服务条款
    广州拓创和设备厂商除保证本方案中提供的所有设备符合客户多媒体系统的要求之外,还对全部系统设备提供保修服务。
    根据厂商与广州拓创之间的协议, 广州拓创将按照设备厂商提供的标准免费保修服务条款对系统项目中的设备实施免费保修服务。
    三洋投影机保修期限为:整机免费保修三年、投影机灯泡3个月免费更换。
    在免费的保修期结束之后, 广州拓创可以为本方案中建议的全部设备以优惠的价格提供延长的保修服务。客户方如果需要延长的保修服务,可以与 广州拓创签订保修服务合同或在订货合同中规定需买方付费的保修服务条款。
保修的基本方式有以下2种,在实际的保修过程中,可以同时采用或分别、单独采用:
1.通过厂商的保修服务实现保修。
2.通过 广州拓创的设备备件库暂时替换故障设备。待故障设备修复后, 广州拓创收回备件。
 广州拓创将负责协调并监督整个保修过程,确保保修的质量和返修时间满足要求。
2. 服务等级与服务响应时间
1.1 服务等级
特级服务:
公司总经理、客户服务部经理、工程部经理及相关工程师到场,排除故障后观察2个工作日工程师方可离场。针对关键设备故障及系统严重问题,如投影机不工作或整个系统因不明原因瘫痪等。
一级服务:
工程部经理及相关工程师到场,排除故障后观察1个工作日工程师方可离场。针对可能引起系统严重故障的问题,如投影机出现问题。
二级服务:
工程部经理及相关工程师到场,排除故障后即可离场。针对除系统核心设备以外的设备故障,如投影机故障等。
三级服务:
相关工程师到场,解决问题后即可离开。针对不影响系统正常运行的小问题和一般的技术问题。
1.2 服务响应时间
服务响应时间12小时,公司将在接到客户故障告警电话后12小时内到达现场。
