  产品名称:TOP-SG背投反射镜


背投影反射系统是大屏幕背投显示系统中十分重要的组成部分。在背投工程安装中,经常会遇到投影空间场地有限的问题。解决此问题,可使用背投屏幕专用反射镜系统,即用反射镜把放映光束折返一次或两次,在放映投射距离不足的空间内达到规定的放映距离,以保证画面尺寸。要使用反射率大于90%,镜面平整度±0.02mm以内的反射镜,才能保证将投影光源亮度的损失、图像变形减少在最低范围。投影反射系统可以有效地缩短投影距离,避免产生太阳效应(亮度不均中心亮四周相对较暗)等不良现象。

系统组成:
反射系统由一面正面真空镀膜反射镜加一副反射镜支架,一副投影机支架组成.

背投反射镜介绍及技术参数:
普通反射镜采用背面镀膜,于是投影光射向反射镜时,镀层要反射,玻璃表面也要反射(如下图1a),形成双影。
高质量的正面镀膜反光镜:
它与普通镜子不同:具有无重影、界面光损小、抗氧化、抗腐蚀、有介质膜保护(见图1b)和在可见光谱区(380~700nm)具有高反射率(见图1b)的优点。正面镀膜镜反射率达到90-95%乃至更高,充分利用光能,视觉效果更好。主要应用于背投影电视、文件投影仪、激光打印机、传真机、家庭影院、照相机、分析仪器等设备

反射支架投影机支架:
投影反射支架选用进口优质钢材焊接加工而成,表面采用静电喷涂工艺:具有抗腐、防锈、款式新颖、支架带有精确调整机构(万向调节器),安装和调试简易、操作方便、外形美观大方等特点。

背投反射系统安装维护注意事项
1. 施工过程中
(1)保持反射镜使用环境整洁,注意防尘防潮。
(2)禁止用手触摸镜面,操作时要戴上口罩和细纱柔软的手套。
2. 维护保养(去尘处理)
(1)用软毛掸掸去灰尘即可
(2)不可用水和其它液体溶剂擦试镜面

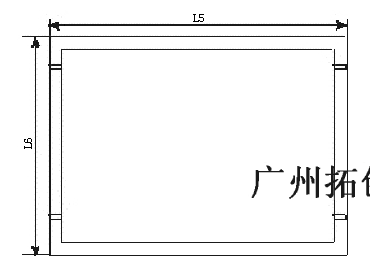

镜面尺寸:
1400mm ╳ 1000mm

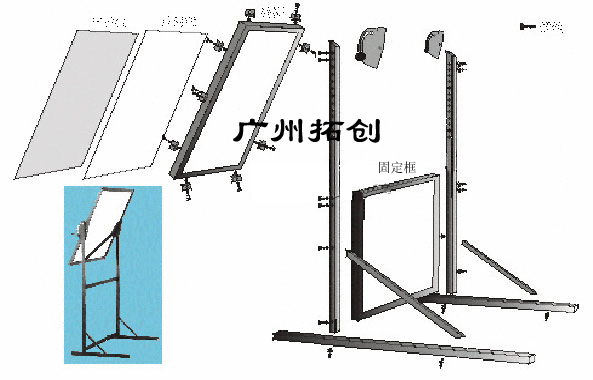

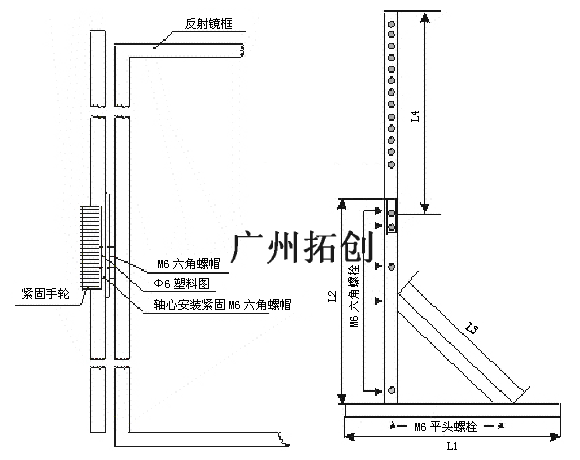

安装事项:
 1:机架组合
 2:镜架组合(一般已装好)
 3:组合安装

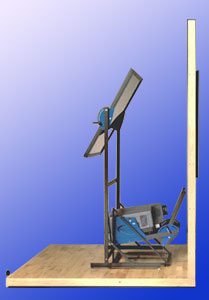

实物图片
