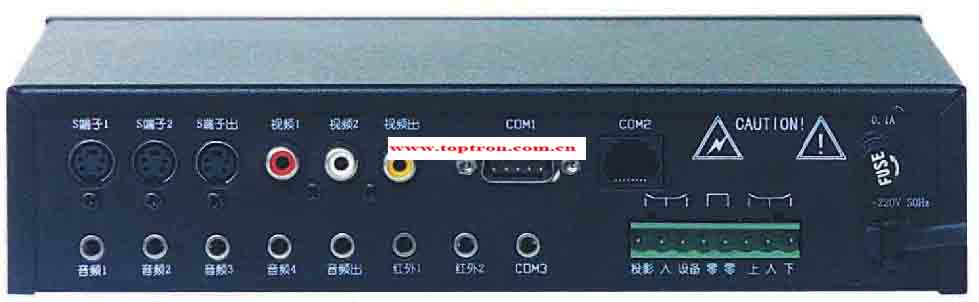

  串口模块TOP-COM


放大
 产品描述:
8路可编程输入/输出串口,可接各种矩阵,可实现会议摄像连动;附带4路电源管理和两组2*1视频切换。
 适用范围

· 办公楼、会议室、学校、培训中心等

 可配主机

·TOP-700系列中控·TOP-800系列中控·TOP-900系列中控·TOP-1000系列中控·TOP-1100系列中控·TOP-1200交换中控

 主要参数
8路可编程输入/输出串口,可接矩阵、投影机、会议系统等各种可串行控制设备;
8路可编程串口,每路单独控制,每路可设置3个不同波特率;
2路视频输入,1路输出;2路S端子输入,1路S端子输出;
4路强电开关管理;
2路网络控制接口,连接控制主机和控制电脑;
 详细规格
视频:输入/出RCA莲花接口,阻抗:75Ω;输入/出电平:700mV;带宽:100MHz;
S视频:输入/出PIN4圆接口,阻抗:75Ω;输入/出电平:700mV;带宽:100MHz;
扩展开关:8PIN排针接口(4路),最大电流6A;
可编程串口:Ф3.5接口;波特率:300~115200 bps;长度:63位,模式:可编程、1个停止位;
电脑控制:DB9公接口;波特率:2400bps;数据格式:8、无、1;
通讯网络:RJ45接口;连接主机或扩展模块;
输入电源:AC 190~250V,50HZ;
外形尺寸:230W×50H×170D(MM);
重量:1KG。

产品相关信息仅供参考,详情请与本公司联系。
