制造业信息化解决方案

构建线速、灵活、安全、智能的网络

在三次产业分类中，制造业属于第二产业，一般是指加工工业，它在国民经济各产业中占有举足轻重的地位。制造业一般可分为：制造业各工业部门所需的装备制造业，如机械制造业，它为各个部门提供生产工具与手段；生产消费资料制造业，如家电制造业、纺织服装制造业等。

2001年3月5日，第九届全国人民代表大会第四次会议上，国务院总理在《关于国民经济和社会发展第十个五年计划纲要》的报告中，提出了“以信息化带动工业化”的战略决策。

2001年国家科技部启动了“制造业信息化工程”。

制造业信息化，是指将信息网络技术、计算机、Internet以及电子商务运用到传统制造业的市场调研、产品研发、技术改造、质量控制、供应链、资金周转、成品制造业等全过程乃至创建新型制造业模式――虚拟制造业，从而实现工业化，这就是“制造业信息化”。

一、制造业信息化工程设计要求

制造业的信息化，包括三个层次：网络平台、业务平台和企业应用系统。企业应用系统如ERP（企业资源计划）、CRM（客户关系管理）、SCM（供应链管理）等，无不是构建在网络平台之上，所以制造业信息化，首先是网络信息化建设。网络平台能同时满足制造业企业对实现话音、视频、电子商务等多种业务的需求。

网络平台子系统要求：

具有高速、安全、可靠、简便管理的网络平台，作为制造业信息化数据业务及其它业务的统一承载和传输平台。

1、高性能、高安全性、高可靠性

* 高吞吐能力，保证各种信息（数据、语音、图象）的高质量传输

* 统一的网络安全策略，整体考虑网络平台的安全性

* 网络设备充分考虑冗余、容错能力和备份，可靠的网络备份策略

2、开放性、兼容性、高可扩展性

* 支持国际上通用标准的网络协议、国际标准的大型的动态路由协议等开放协议，有利于以保证与其它网络之间的平滑连接互通，以及将来网络的扩展。

* 能根据未来业务的增长和变化平滑地扩充和升级，充分保护用户投资。

业务平台需求：

三网融合，话音、数据、视频走内部数据网络，节省费用，同时通过多种手段保障QoS。

安全和管理功能要求：

1．网络管理功能：网络管理要形成基于统一网管、简便直观、功能强大的网管系统，能对所有网络互连设备及网络服务器的运行状态进行监控和管理。

2．网络安全和信息加密：建立先进而实用的网络安全体系，确保信息在传输、利用和管理过程中的安全。

二、H3C 制造业信息化解决方案

基于对制造业信息化业务需求的深入理解，结合自身产品和技术特点，H3C 提出了以科技为导向、以计算机网络为依托、以信息技术为手段的制造业信息化网络解决方案。

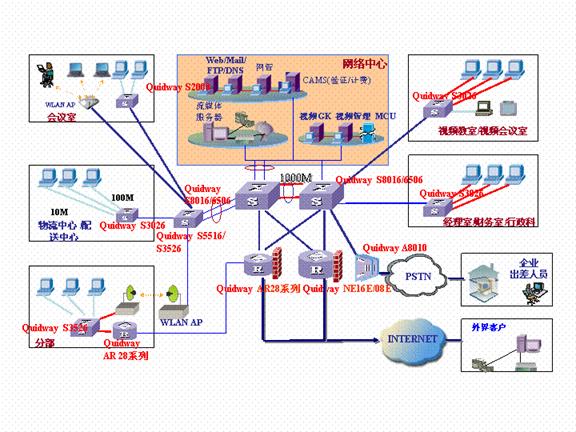

本解决方案网络分为三个层次，核心层、汇聚层、接入层。大型制造业企业核心层可选用具有电信级可靠性、大容量的Quidway S8016核心千兆路由交换机。S8016最大支持64个GE端口，支持全光口模块，方便实施远程千兆汇聚；提供全线速的二三四层交换及第四层业务服务，可作为网络的核心交换、业务控制和冗余控制平台，提供电信级冗余可靠特性，是理想的核心交换平台。中型制造业企业的网络核心交换设备可选用H3C 公司的Quidway S5516或Quidway S6506大容量交换机。小型制造业企业的网络核心交换设备可选用H3C 公司的Quidway S3526路由交换机。

在汇聚层选择Quidway S3526或Quidway S3552产品，提供24或48个100M接入，同时提供2/4路千兆上行。Quidway S3526/3552是全线速三层交换机，可以实现二三四层线速转发、三层互通，同时实现线速的多层策略过滤，用以实现极为复杂的VLAN业务隔离、互通控制以及流分类等。

接入层设备可选用H3C 公司的Quidway S3026、S2026、S2016、S2008系列高性价比以太网交换机，方便实现用户接入。

广域网互连设备采用H3C 公司Quidway NE16E/08E/05电信级骨干路由器作为主路由器，采用Quidway AR28系列模块化路由器作为备用路由器。Quidway NE16E/08E系列路由器使用H3C 公司拥有完全自主知识产权的网络操作系统VRP平台，采用全分布式体系结构，遵循电信设备标准，具有电信级可靠性，高性能，高密度。QuidwayAR28系列模块化路由器可提供多种广域网接口模块，满足PSTN、帧中继、DDN、PSTN/ISDN等线路，另外可提供多种语音接口模块，支持VOIP语音业务。上述路由器均可根据用户组网需要选配接口模块，提供灵活多变的组网方案，并能适应逐渐成熟的新技术和新的业务与应用。

H3C Quidway系列产品支持统一的网管平台，通过H3C Quidview(NT/2000/98平台)网管软件可以对全网设备实施从网元到拓扑、故障等系列特性实施及时、专业的管理。

H3C 制造业信息化解决方案的特点：

高性能，全线速交换，千兆主干：1000M连接高流量服务器，骨干连接采用GE线路，提供10/100M连接桌面。高性能设备全线速核心三层交换；高端路由器专注于处理广域网流量，采用光缆支持长距离，可与分部连接。

高扩展能力：模块化的设计提供更多可扩展插槽，具有强大、灵活的扩展空间，支持低成本的千兆连接。核心采用更高端模块化交换机，具有更强的扩充能力，更高的性能。配线间采用模块化交换机或通过千兆堆叠扩充用户数，高端的路由器，超强的处理能力和扩充能力。

灵活，高效，可靠的广域网连接：支持多种广域网连接：DDN，FR，ISDN，SDH，ATM。支持数据，语音，视频多业务集成。

卓越的多媒体应用系统，可提供VOD点播等视讯服务。

有线无线一体化：提供LAN、WLAN等接入方式进行网络互联，实现无线会议室等多种形式的办公业务。

严格的QOS保证：通过Diffserv与端口限速功能，实现基于业务的QoS保证，防止网络受流量攻击导致瘫痪。

提供多种规则组合条件下的流映射和分类、流量监管（CAR）、拥塞控制方法（RED、WRED、SA-RED）、队列调度和输出流整形等功能。

CAR的范围和精度：平均流量范围（上行和下行） 128K～50M ，流量控制粒度128Kbps； 峰值流量范围（上行和下行）128K～50M，流量控制粒度128Kbps。

网络管理方便：综合高效的网管平台，可管理多家厂商的IP产品，实现从网络级到设备级全方位的网络管理，使网络性能得到淋漓尽致的发挥。大大降低用户管理成本，节约维护费用，支持认证、计费等功能。

三、H3C 数通产品和信息化解决方案在企业网的典型应用

H3C 数通产品和信息化解决方案，以全面的产品系列、可靠的安全保证、完善的管理功能和良好的扩展能力，充分满足不同类型企业的业务需求，目前已在国内外广大企业用户中得到了广泛应用，为国家企业信息化的建设作出了贡献。
