DVI视频光端机

DVI视频光端机 (TOPD-22VA)

DVI视频光端机
点击查看大图

主要配置:多模双芯,SC光纤接口,一路视频和两路音频。

在广泛领域应用中,往往需要把DVI信号源输送远处进行处理。在DVI 1.0标准下,其最高的信号传输速率高达1.65Gbps。(多模)/(单模)光纤发送器和相应的光纤收发系列产品专为解决这类工程问题而设计的。该DVI光端机支持一路DVI信号传输。本设备与DTD-1接收端配合使用,不但可以实现数字DVI信号,而且支持DVI-D、audio、MIC等接口,还可以远程开关机。具体需求可参考型号列表。

主要功能

1.支持最高分辩率高达1920*1080@60Hz
2.光纤传输距离最大可达2000米(多模)
3.光纤传输距离最大可达20千米(单模)
4.支持一组光输出、兼容任何系统,即插即用
5.设备支持VGA、audio、MIC等接口,可以远程开关机
6.支持采样频率、相位、图像水平位置、图象垂直位置调节,信号输入指示
7.采用单根光纤中的两芯实施传输,大大降低成本

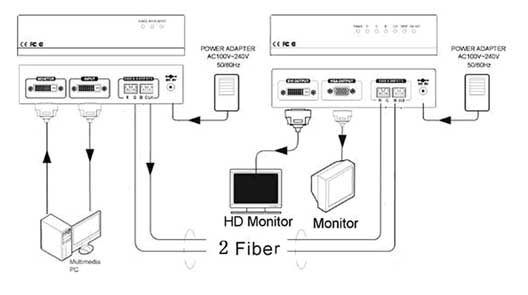

连接示意图


技术参数

DVI输入/输出接口: DVI-D型
光输入,输出接口: 单/多模SC型
市电输入接口: AC100~240V,50/60HZ
外形尺寸(mm): 150(L)×180(W)×44(H)
音频端口: Audio、MIC型
重量: 420g
视频信号带宽: 1.65Gbps
设备电源输入: DC 5V/3A
输入光中心波长 130nm
发射功率 -9.5~-3dBm平均光功率@130nm
光接收灵敏度 -23dBm平均光功率@130nm
传输码速率 240M Hz~1.65G Hz
传输距离 1米~2000米/多模光纤
1米~20千米/单模光纤
工作温度: -25℃~+70℃


设备支持分辨率


序号

分辨率

支持刷新频率(Hz

1

640×350

                         60727585

2

640×400

                         60727585

3

720×400

                         60727585

4

640×480

                         60727585

5

800×600

                         566070727585

6

1024×786

                         6070758085

7

1152×864

                         60707585

8

1280×720

                         607585

9

1280×960

                         60707585

10

1280×1024

                         60707585

11

1400×1050

                         6075

12

1600×1200

                         60

13

1920×1080

                         60
