| 【单串口服务器产品介绍】
单串口服务器 (TOP-UP1001)是一个高效的异步串行口（RS-232、RS485）和以太网RJ45接口间的一个转换服务器。是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备。完成RS-232/485格式和以太网传输的IP包之间的数据转换，通过SSL协议实现安全的数据传输;断线是端口数据缓存;支持不同精度波特率;从而给传统的串行设备增加联网功能。它可以作为金融业终端或其他串口设备的联结设备，也可以在工业控制、数据采集中作为连接设备。
拓创致力于发展及制造信息联网产品，提供客户具成本效益且稳定性高的串口通信解决方案、串口设备联网解决方案、及工业以太网解决方案。事实上，近来拓创大部分的研发力量均集中在串口设备联网及以太网交换的技术上，因为使用以太网作为传输主干已成为趋势。除此之外，Ethernet LAN已在全球普及，即使是非网络专业人员也能轻松地设置以太网通讯应用。

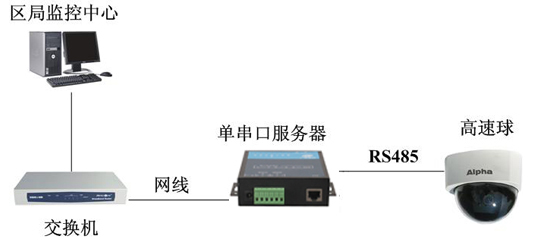

【单串口服务器产品应用示意图】
【产品特点】
安全的访问控制 ：可以设置的主机访问列表，使设备免受不必要的攻击，大大提高设备的安全性。 方便的设置管理工具 ：可通过串行口、恢复出厂设置开关或设置软件MarsInstaller来设置IP地址及参数。 强大的处理能力 ：极高的网络吞吐量，在复杂的网络中，可以抗拒大量网络包的干扰。 优秀的在线升级能力 ：可以方便的实现在线升级OS及WEB，免除用户维护的烦恼。 此外我公司还可以修改串口服务器内部的服务软件，以满足用户的特殊要求。
【产品参数】
|
型号
功能 |
TOP-UP1001 |
|
扩展端口 |
A端口：1个独立的三线制全双工RS232端口。
B端口：1个独立的RS485半双工端口，输入阻抗≥24 kΩ，每端口最多可连接64个下位机（该数量由现场环境和其他设备影响) |
|
端口参数 |
速度：1200-115200bps，可自定义速率，数据位：5、6、7、8，停止位：1、2，校验位：无、奇、偶。各个端口可单独设置参数，支持与虚拟串口自适应参数。 |
|
网络 |
RJ45 10Mbps自适应以太网接口，TCP/IP、UDP协议。可跨网段，支持动态域名解析及Modbus网关。 |
|
运行模式 |
TCP/IP Server、Client模式，UDP广播模式。 |
|
内建增强功能 |
支持互联网访问及动态域名解析服务，指定域名，设备可自动解析出IP并主动连接。
支持Modbus TCP至Modbus RTU双向协议转换，即Modbus TCP网关功能。 |
|
管理 |
使用超级终端或VSPM的Telnet管理器通过网络管理。并具有设备探测功能。 |
|
安全 |
内置IP过滤，最多设置8个认证IP。 |
|
电源 |
设备供电：DC9V 200-700mA
电源适配器供电：输入交流100-250V
可定制DC8-48V供电 |
|
规格 |
11.4*9.5*3.2（cm） |
|
防护 |
端口：75LBC184、Max202E高防护等级芯片，具备600W浪涌防护。
系统：具备死机自动重启功能。 |
|
运行环境 |
温度：-20-70℃，湿度：5% - 95% RH，无凝露。 |
|
附带软件内容 |
VSPM虚拟串口软件，使用说明书，各种接线标准等。 |
RS485端口防护指标
采用SN75/65LBC184作为RS485接口芯片，符合下列防护标准。
集成的瞬变电压防护
静电放电保护
±30 kV IEC 61000-4-2 接触放电Contact Discharge
±15 kV IEC 61000-4-2 空气放电Air-Gap Discharge
±15 kV EIA/JEDEC 人体模型Human Body Model
每次IEC 61000-4-5（雷击模拟测试）时峰值为400W电路损害保护（典型）。
开路失效保护接收器设计，热关闭保护。上电/掉电短时脉冲波形干扰保护。
每个收发器符合或超过TIA/EIA-485 (RS-485)要求和ISO/IEC 8482:1993(E)标准
RS232端口防护指标
采用MAX202E接口芯片，符合下列防护标准：
±8 kV IEC 61000-4-2 接触放电Contact Discharge
±15kV IEC 61000-4-2 空气放电Air-Gap Discharge
±15 kV EIA/JEDEC 人体模型Human Body Model |
