1500米有源单路双绞线接收器(细调型)

1500米有源单路双绞线接收器(细调型) (TOP-US801AR-U)

1500米有源单路双绞线接收器(细调型)
点击查看大图

【双绞线视频传输器产品介绍】

  TOP-US801AR-U双绞线视频传输器是一款单路双绞线视频有源接收器。该设备要与TOP-US801AT或者与TOP-US802A配对使用。以五类或五类以上非屏蔽双绞线作为传输介质,实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号,当与TOP-US801AT配对使用时,传输距离达1500米,当与TOP-US802A配对使用时,传输距离达600米线缆质量好时可达900米以上。当同时可根据实际环境进行不同距离的调节,视频效果好。

  TOP-US801AR-U是一款高清晰的AV视频传输设备,通过调节亮度和对比度可以使图像清晰细腻,更接近真实效果。该设备调试简单,使用方便。

  TOP-US801AR-U具有超强的抗干扰能力,同时对外界的电磁辐射小,既可以在具有一定干扰源的环境下正常工作,又可以在有低辐射要求的场所下应用。在一根双绞线中的四对线任取一对线即可传输一路信号,四对线可以传输四路视频,可使电话、RS485控制数据、音频、多路视频、甚至低压电源共缆传输,即使多种信号的组合传输也互不干扰。本产品内建瞬态冲击保护措施,有较强的环境适应能力。与传统视音频传输方案相比,采用无源双绞线视频传输器可以极大地降低成本,提高性能;与其他同类产品相比,广州拓创产品的性能更强,稳定性更好,性价比优势更为明显。

双绞线视频传输设备产品组合应用】

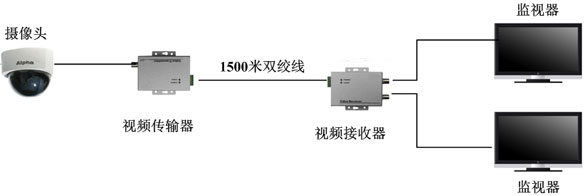

1、TOP-US801AT+TOP-US801AR-U

【双绞线传输设备应用简介】

  双绞线的使用由来已久,在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线,我们今天广泛使用的局域网也是使用双绞线对。双绞线之所以使用如此广泛,是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。双绞线对信号也存在着较大的衰减,视频信号如果直接在双绞线内传输,也会衰减很大,所以视频信号在双绞线上要实现远距离传输,必须进行放大和补偿,双绞线视频传输设备就是完成这种功能。加上一对双绞线视频收发设备后,可以将图象传输到1至2km。双绞线和双绞线视频传输设备价格都很便宜,不但没有增加系统造价,反而在距离增加时其造价与同轴电缆相比下降了许多。所以,安防监控、多媒体网络教学等等系统中用双绞线进行传输具有明显的优势:

  1)传输距离远、传输质量高。由于在双绞线收发器中采用了先进的处理技术,极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差,保持了原始图象的亮度和色彩以及实时性,在传输距离达到1km或更远时,图象信号基本无失真。如果采用中继方式,传输距离会更远。

  2)布线方便、线缆利用率高。一对普通电话线就可以用来传送视频信号。另外,楼宇大厦内广泛铺设的5类非屏蔽双绞线中任取一对就可以传送一路视频信号,无须另外布线,即使是重新布线,5类缆也比同轴缆容易。此外,一根5类缆内有4对双绞线,如果使用一对线传送视频信号,另外的几对线还可以用来传输音频信号、控制信号、供电电源或其它信号,提高了线缆利用率,同时避免了各种信号单独布线带来的麻烦,减少了工程造价。

  3)抗干扰能力强。双绞线能有效抑制共模干扰,即使在强干扰环境下,双绞线也能传送极好的图象信号。而且,使用一根缆内的几对双绞线分别传送不同的信号,相互之间不会发生干扰。

  4)可靠性高、使用方便。利用双绞线传输视频信号,在前端要接入专用发射机,在控制中心要接入专用接收机。这种双绞线传输设备价格便宜,使用起来也很简单,无需专业知识,也无太多的操作,一次安装,长期稳定工作。

  5)价格便宜,取材方便。由于使用的是目前广泛使用的普通5类非屏蔽电缆,购买容易,而且价格也很便宜,给工程应用带来极大的方便。

双绞线视频传输器产品特点】

★实时传输清晰的AV信号,视频效果质量高

★高质量的视频效果

★距离0~1500米,可调节

★超强干扰抑制

★5级防雷设计

★视频/电源指示

★电源高抗扰设计

★宽电压直流交流输入

★SMT表贴工艺设计

★体积小

双绞线视频传输器产品性能参数】

外观尺寸:96mm×62mm×22mm

外壳材料:铁壳

外观颜色:银色亚光

输入输出:BNC接口、UTP+/- 接线柱

视频传输距离:1500米

防雷抗干扰:内置抗静电/感应雷击保护

视频

频率响应:DC to 6MHz

共模抑制比:0 to 6MHz? 60dB(典型)

阻抗:同轴电缆(BNC公头)75欧姆

   UTP(非屏蔽双绞线) 100欧姆

线缆要求

线缆类型:非屏蔽双绞线对、24-16AWG

线缆类别:5类或5类以上 (CAT-5/5E/6 UTP)

线缆阻抗:100±20欧姆

分布电容:小于62pF/m

DC环路电阻:18欧姆/100m

电源要求

DC/AV 12V 最小电流100mA(12VDC)

环境要求

工作温度:-20℃~70℃

相对湿度:0~95%(非冷凝)

储存温度:-40℃~150℃

瞬态抑制

6000V 1.2μS x 50 μS

3000V 8μS x 20 μS接地端子接入大地

双绞线视频传输器产品应用范围】

安防监控系统

多媒体网络教学系统

液晶、等离子平板多媒体广告工程

大屏幕LED幕墙显示工程

大型投影设备演示系统

工业自动化控制系统

大中型音视频会议

医疗监护显示系统

银行、证券、金融信息显示系统

远距离网络服务器监控

大中型中央控制系统

军事演习指挥系统

……

双绞线视频传输器报价及双绞线视频传输器价格

双绞线视频传输器报价及双绞线视频传输器价格具体请拨打电话13682233979 咨询
