音视频切换器系列
型号:TOP-CAV3201
产品概述
拓创公司的音视频切换器系列产品是具有高性能指标的音视频选择器,该系列产品设计是为复合视频和非平衡音频信号的选择设计的。它采用桌面式紧凑型或标准19吋1U金属机箱,采用非常普遍的RCA莲花接口。
联系拓创厂家

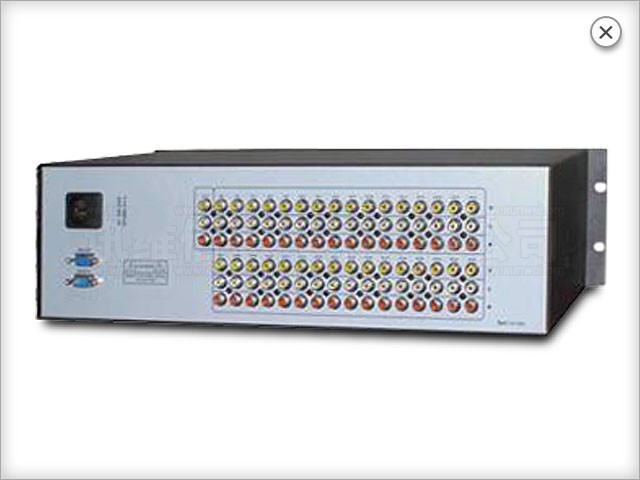

拓创  32进1出音视频切换器
音视频切换器 音视频切换器 音视频切换器
点击图片放大
音视频切换器系列







  拓创公司的音视频切换器系列产品是具有高性能指标的音视频选择器,该系列产品设计是为复合视频和非平衡音频信号的选择设计的。它采用桌面式紧凑型或标准19吋1U金属机箱,普遍的RCA莲花接口,非常适合于新建或现有的A/V系统会议室、家庭影院、控制中心、展厅、电化教学、监控室等。。

特 性
·音频视频可同步控制也可分控;
·带缓冲固定0dB输出;
·可设置为有信号自动切换模式;
·支持面板控制和RS232远程控制

技术参数
视频输入/输出
  带宽50Mhz(-3db)满载
  信号类型复合视频(CVBS)
  接口BNC(可选RCA)
  最小电平0.4 VP-P
  最大电平2.0 VP-P
  耦合方式直流耦合
  介入增益0dB
  -3dB带宽>150M/350M Hz
  输入输出阻抗75 Ω±1Ω
音频输入/输出
  信号类型非平衡立体声
  接口RCA
  最小电平0.4 VP-P
  最大电平6.0 VP-P
  耦合方式直流耦合
  介入增益-30db@5MHz
  直流补偿0dB
  同 步-------
  3dB带宽>200K Hz
  输入输出阻抗600Ω±6Ω
规 格
  电源1AC180~320V 50Hz
  功率<5W
  工作温度0°C~40°C
  贮存温度-20°C~85°C
