音视频分配器系列
型号:TOP-CAV4-102
产品概述
TOP‐CAV4-102 音视频分配器是拓创研发并生产的性能指标的分配放大器,四路音视频信号输入,八路音视频信号输出视频分配器。电路采用两级高频放大及一级射极跟随器的放大电路,能够使输入信号图像得到更加稳定清晰的传输。
联系拓创厂家

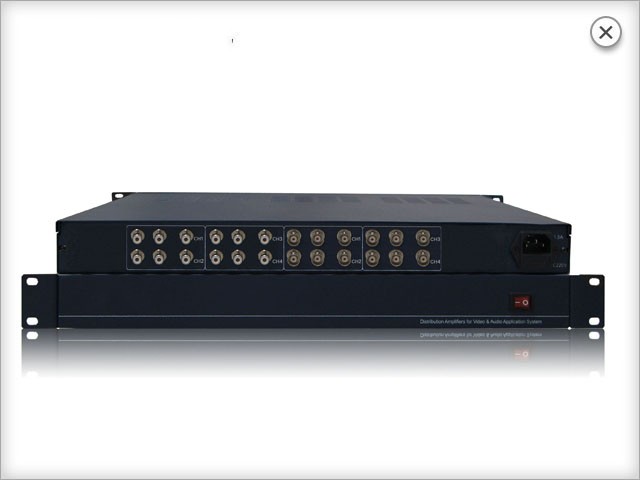

拓创  4进8出音视频分配器
音视频分配器 音视频分配器 音视频分配器
点击图片放大
音视频分配器系列







  拓创视频分配器把多路完全独立的视频输入信号分配成多组视频输出信号。经分配输出的每一路视频信号的带宽、峰-峰值电压和输出阻抗与本组的视频输入的信号格式相一致。视频分配器由独立隔离补偿三极管对组成的电路向多个75欧姆负载输出信号。它具有彩色黑白兼容和频率响应平坦的特性。

特 性
·非平衡立体声音频信号;
·200KHz音频带宽;
·功率放大,固定0dB输出;
·可驱动不低于300m的普通音频电缆;
·可选特制耳朵上机柜;
·220V交流供电。

技术参数
视频输入/输出
  带宽50Mhz(-3db)满载
  信号类型复合视频(CVBS)
  接口BNC(可选RCA)
  最小电平0.4 VP-P
  最大电平2.0 VP-P
  耦合方式直流耦合
  介入增益0dB
  -3dB带宽>150M/350M Hz
  输入输出阻抗75 Ω±1Ω
音频输入/输出
  信号类型非平衡立体声
  接口RCA
  最小电平0.4 VP-P
  最大电平6.0 VP-P
  耦合方式直流耦合
  介入增益-30db@5MHz
  直流补偿0dB
同 步
  3dB带宽>200K Hz
  输入输出阻抗600Ω±6Ω
规 格
  电源180VAC ~ 240VAC, 50 Hz, 国际自适应电源
  功率<5W
  工作温度0°C~40°C
  贮存温度-20°C~85°C
