边缘融合方案


边缘融合器(也叫大屏幕无缝拼接, 边缘融合机)是拓创在拼接控制器的基础上研发并生产的新一代高性能边缘融合处理设备。主要功能是将一台或多台投影机投出的图像经过边缘融合技术处理,实现一整幅完整无缝大画面显示,它集视频多窗口处理技术和边缘融合技术为一体,在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、无缝切换、输入信号自动调整和预存场景自由调用等功能。 广泛应用于:监控、指挥、调度系统、公安、消防、军事、气象、铁路、航空等监控系统中、视讯会议、查询系统等。



  追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果,历来是人们对视觉感受的一种潜在要求。大到指挥监控中心、网管中心的建立,小到视频会议、学术报告、技术讲座和多功能会议的进行,对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈,而传统的电视墙、投影硬拼接屏和箱体拼接墙等很难满足人们在这方面的要求。最近迅速崛起的数字化边缘融合大屏幕拼接投影显示技术,正在逐步成为适应这一需求的有效途径。没有任何割裂感觉的整幅画面总是带给人们完美的视觉享受,靓丽的画面更是带来美妙的视觉冲击,更高的分辨率在提高清晰度的同时,使人们感受到细微显示的魅力,投影距离的减少,大大提高了空间利用率,减少了使用成本。如何完成满足这些需求呢?拓创边缘融合拼接投影技术正好可以满足人们的需要。
一、产品优势
增加整幅画面显示尺寸
  完整画面的优点不需要过多的陈述,因为完美画面的显示对于欣赏者而言总是一目了然.
增加显示亮度
  鲜艳靓丽的画面,带给人们不同凡响的视觉冲击,而如何提高画面亮度而不用增加投影空间呢?多台拼接便使这种问题迎刃而解。 融边技术的出现,更大程度上保证了画面的完美性和色彩一致性。
提高显示分辨率
  画面的分辨率直接影响到画面的清晰程度,不同的屏幕材料拥有不同的分辨率,各种透镜材料的屏幕不论从视角还是分辨率方面都会影响到画面的显示分辨率和清晰度。整幅画面提高了画面显示的分辨率,从而使原始信号源的显示不受影响。多台投影机的拼接 在采用融边技术后,既克服了屏幕画面的分裂感觉,同时提高了画面色彩和亮度的均匀性、一致性,是一切显示变得无微不至。
减少投影距离
  随着无缝拼接的出现,投影距离的缩短变成必然。比如,原来200 英寸(4000x3000mm)的屏幕,如果要求没有物理和光学拼缝, 我们将只能采用一台投影机,投影距离=镜头焦距x 屏幕宽度,采用广角镜头1.2:1,我们的投影距离也要4 .8 米,现在,我们采用了融边技术,同样画面没有各种缝隙,我们的距离只需要2.4 米远,就完全可以实现。

二、产品介绍
  边缘融合器(也叫大屏幕无缝拼接, 边缘融合机)是拓创在拼接控制器的基础上研发并生产的新一代高性能边缘融合处理设备。主要功能是将一台或多台投影机投出的图像经过边缘融合技术处理,实现一整幅完整无缝大画面显示,它集视频多窗口处理技术和边缘融合技术为一体,在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、无缝切换、输入信号自动调整和预存场景自由调用等功能。 TOP系列边缘融合器核心均采用美国原厂高速芯片纯硬件设计。在保留市场上产品的优点外,更提升至图像处理速度非常快、更先进的原创融合拼接技术,真正实现整屏无丢帧的流畅显示高清图像。
  拓创TOP系列边融合大屏幕拼接处理器,集成了图像分割和融合拼接两种设备的功能,最大可以支持16台正投影机横向一字形排列的边融合拼接,单台可实现6×4共计24台以内的正、背投影机拼接,使拼接图像效果更好、更易调试的淡出淡入柔和拼接技术,最大支持64路视频接入(可扩展至2116通道),99台计算机的桌面接入开窗漫游显示。高端配置支持VGA、DVI输入的2560×1600超高分辨率无压缩实时显示,多台级联扩展到任意规模和任意拼接形式的拼接大屏幕。
 产品特点
♦ 全硬件构架设计,不需要电脑和启动软件等操作
♦ 集成了图像分割和融合拼接两种设备的功能
♦ 最大可以支持16台正投影机横向一字形或4X4,2x8等排列的边融合拼接
♦ 无痕边缘融合:图像融合效果非常完美
♦ 小时级系统调试:主要参数均自动调整,典型系统数小时安装调试即达完美效果
♦ 实时图像补偿技术,消除调整后的画面锯齿现象,令画面顺滑
♦ 见即所得的可视化调整界面,令整个调整过程准确、快捷、方便
♦ 兼容各种投影机:广泛适用于各种档次、各种品牌的投影机
♦ 完全支持实时3D应用,超高分辨率、计算机图像的接入方式灵活方便,系统设备安装简便


视频输入
♦ 类型/数量1路VGA/DVI或者复合视频(标准)
♦ 水平扫描频率隔行最高 50kHz, 逐行最高 90kHz
♦ 分辨率模式1024:640x480-1600x1200像素
♦ 单路连接信号范围1080p/1920x1200
♦ 视频电压0.7V-1.0V
♦ 同步类型RGsB,RGBS,RGBHV
♦ 接口类型RGB 15 针HD插头
视频输出
♦ 类型/数量16路VGA/XGA(1024×768@60Hz)
♦ 处理通道数16通道边缘融合
♦ 水平扫描频率15kHz-75kHz 隔行或逐行
♦ 分辨率模式1024:640x480-1600x1200像素
♦ 单路连接信号范围1080p/1920x1200
♦ 视频电压0.7V-1.0V
♦ 同步类型RGsB,RGBS,RGBHV
♦ 接口类型RGB 15 针HD插头
♦ 图象控制全屏显示,缩放,漫游,亮度,对比度,饱和度,色调,锐度,静帧
控制类型
♦ 串行控制接口RS-232和面板操作, VCP 控制软件选项
♦ 工程系统软件用户定制
♦ 无线技术IR 红外遥控
♦ 停止位1,无奇偶校验位
♦ 串行控制口结构2=TX,3=RX,5=GND

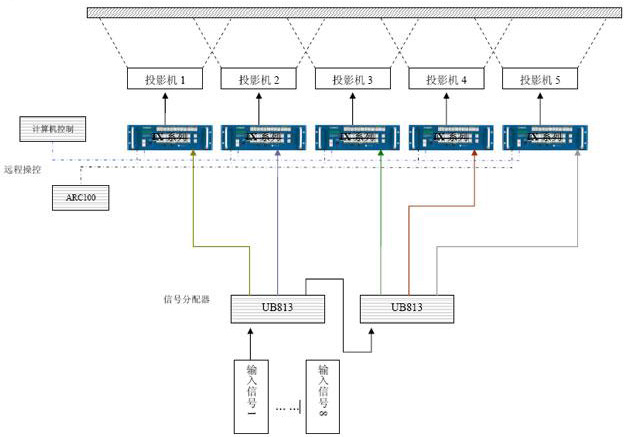

三、解决方案



融合效果图






更多详情与我们联系
告诉我们您的详细需求,我们将为您量身定做解决方案!

电话:86-020-34052806/15360011204/13682233979/13326445080
传真:85191628-606
