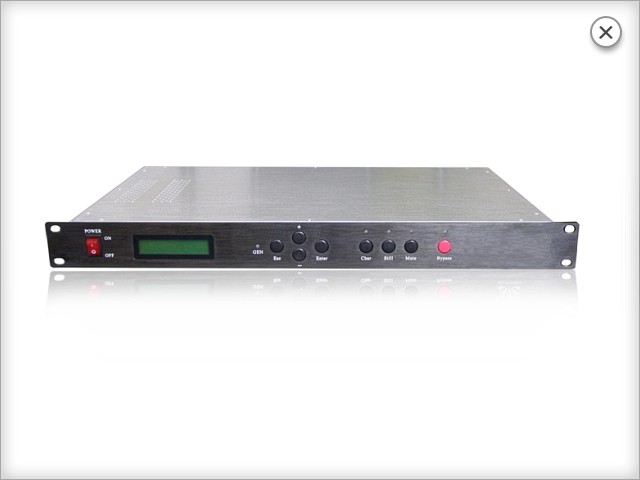

拓创TOP-SD系列分配器是一款多功能、多格式、经济型信号分配器，它可以处理各种数字、模拟的视/音频信号，信号格式可以是 VIDEO、AUDIO、SDI、DVB－ASI、AES/EBU，分配比分别为1×4 或 1×8。视频信号采用BNC接口方式；音频信号采用3Pin接口方式。内部采用冗余式双电源设计，供电方式采用外接AC/DC电源适配器，为机箱提供DC电源。机箱内部多种模块可混插于同一机箱内，在1RU机箱满配时可插入10块1×4模块或5块1×8模块和2块电源模块。
特 性
● 输入输出接口符合DVB ASI标准
● 输入信号自适应均衡
● 时钟自动恢复
● 防静电攻击
● 轻便小巧，使用方便
技术参数
- 视频输入
- 输入通道2X1路
- 输出信号标准4:2:2 SMPTE259M 270Mbps
- 视频格式自动识别SDI；输入带均衡
- 最大比特率270Mbps
- 反射损耗>17dB
- 低抖动均衡部分：180pbs@270MHz(200m同轴电缆)
- 时钟恢复部分130pbs(码速率270Mbps ,环路带宽0.25%时)
- 接头规格 BNC座，阻抗75Ω
- 输入输出电缆长度250M
- 视频输出
- 输出通道2X4路DVB-ASI输出
- 接口标准符合EN 50083-9 ASI接口标准
- 最大比特率270Mbps
- 输入输出电缆长度250M
- 反射损耗>17dB
- 接头规格BNC座，阻抗75Ω
拓创有全线音视频、视频信号接口产品，多年来，拓创一直致力于提供有价值的产品解决方案和最佳的客户服务经验。
