概述
该模块是由具有当前最先进的欧洲“蓝牙技术”,采用全数字科技生产的单IC
射频前段与PHILIPS的LPC9XX单片机组成，可高速传输数据信号的微型收发信机，无线传输的数据进行打包﹑检错﹑纠错处理。元器件都采用工业级标准，工作稳定可靠，体积小便于安装。适用于安全报警、无线自动抄表、家居及工业自动化、远端遥控、无线数传等等广泛系统领域。
一般特性
|
参数 |
数值
|
单位
|
|
频率 |
429-434 |
MHz |
|
信道 |
8 |
个 |
|
调制方式 |
GFSK |
|
调制频偏 |
±9.9 |
KHz |
|
带宽 |
50 |
KHz |
|
输出功率 |
50 |
mW |
|
杂散、谐波 |
-60 |
dB |
|
输出阻抗 |
50 |
Ω |
|
灵敏度 |
-110 |
dBm |
|
空中速率 |
9600 |
bps |
|
接口波特率 |
4800 |
bps |
|
电流 |
接收 |
28 |
mA |
|
发射 |
60 |
mA |
|
温度范围 |
-40 -- +85 |
℃ |
|
外形尺寸 |
6.0 x 7.1
|
cm x cm |
|
传输距离 |
500 |
m(开阔地) |

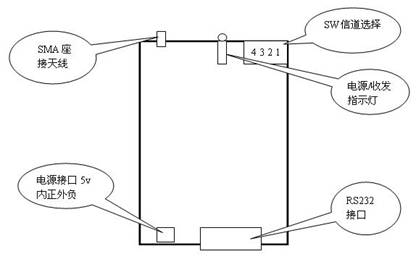

三 使用说明
1 SW 信道选择
SW1仅作测试用，正常情况下置OFF
SW2 |
SW3 |
SW4 |
信道 |
|
OFF |
OFF |
OFF |
0 |
|
OFF |
OFF |
ON |
1 |
|
OFF |
ON |
OFF |
2 |
|
OFF |
ON |
ON |
3 |
|
ON |
OFF |
OFF |
4 |
|
ON |
OFF |
ON |
5 |
|
ON |
ON |
OFF |
6 |
|
ON |
ON |
ON |
7 |
2 电源接口
+5V（300mA,内正外负）
3 RS232接口
#2——TXD（接电脑串口的第2脚）
#3——RXD（接电脑串口的第3脚）
#5——地
注：#2、#3为RS232电平
4 通信协议 :
波特率：4800bps、N、1
协议：全透明，每包数据最大字节长度8000bytes。
  |
