 广州拓创电子科技TOP-6800中控双投影工程解决方案




    现在的会议厅或报告厅的解决方案大多是采用进口的可编程中控加AV矩阵及RGB矩阵,这样就造成工程难度复杂、系统稳定性降低、客户最终预算增加等诸多问题。针对此种情况,广州拓创电子科技专门推出了双投影机多媒体会议室的专用控制系统----TOP-6800。

一、会议室对双投影显示系统的要求:

1、 各个位置的观众都能够清楚的观看演示的内容
2、 会议进程中投影机可以任意显示不同的内容,起到对比、辅助及协同等作用,以便完整的传递信息
3、 控制系统可以对会议室的所有资源和设备统一进行管理和调配
4、 可以同时对双投影系统进行开/关或对任意投影实现开/关,操作简洁明了,一键到位
5、 整个系统的电源管理带时序控制

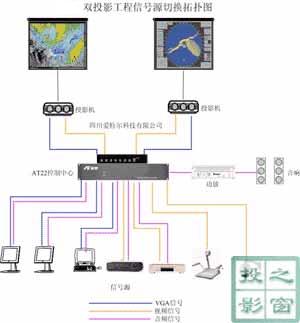

二、双投影显示系统组成:

(一)多媒体显示系统:多媒体显示系统由2台高亮度、高分辨率的液晶投影机和2幅电动屏幕构成;完成对各种图文信息的大屏幕显示。

* 2台投影机同时可以任意显示相同或不同的计算机信号
* 2台投影机同时可以任意显示相同或不同的视频信号
* 可以一台投影机显示计算机信号,一台显示视频信号
* 2台投影机的显示内容可以同时互换
* 可以分别控制2台投影机的开关和2幅电动屏幕的升降

(二)A/V系统:A/V系统由3台计算机、摄像机、DVD、VCR(录像机)、MD机、实物展台、调音台、话筒、功放、音箱、数字硬碟录像机等A/V设备构成。

(三)环境系统:环境控制由会议室的灯光(包括白炽灯、日光灯)、窗帘等设备构成;完成对整个会议室环境、气氛的改变,以自动适应当前的需要。

(四)可编程智能中控系统:通过选用拓创智能集中控制系统TOP-6800,充分考虑了双投影工程的具体需求,用最优的性价比为双投影工程提供了完美的解决方案。同时TOP-6800也保留了拓创中控强大的图形化界面编程特性。

三、系统特点:

* 控制接口丰富
满足双投影会议室系统的所有控制接口需求。

* 图形化界面编程
简洁而强大的图形化编程界面,任何工程师都可以轻松掌握。

* 程序备份和恢复功能
所有工程的编程设计都可以一键备份,在需要时又可以一键恢复。工程更加简单,更换设备或修改系统功能时更加轻松。

* 可以在网上下载不同的程序包。
所有拓创工程师的程序设置都可以轻松为你所用。

* 支持RS232码库及红外码库
工程安装时可以直接调用拓创强大的RS232及红外码驱动库,无须重新输入RS232码或学习红外码。使工程更加简单,更换设备或修改系统功能更加轻松。

* 完全自定义可编程薄膜面板
拓创中控独有功能。可以根据工程实际解决方案定制面板样式和具体功能。

四、技术参数:

* 自带3x2 VGA矩阵
电子切换芯片,300M带宽,信号无任何衰减。双投影机可以分别显示相同或不同的VGA信号。

* 自带6x2 AV矩阵
视频带缓冲,150M带宽,信号无任何衰减。双投影机可以分别显示相同或不同的AV信号。

* 3路RS232控制口
1、2路为双投影机专用控制口,轻松实现准确控制。

* 提供2路投影机电源延时控制和2路电动屏幕升降口

* 提供3路电源备用控制

* 可以2台投影机同时开/关或控制其中1台开/关

* 专用双投影控制薄膜面板,双投影系统的操作简单明了

* 保留了TOP-4500所有的可编程特性

五、最终实现功能:

通过安装拓创中控,客户能够实现以下对双投影会议室的轻松管理和控制:

1、多媒体投影系统的控制:

* 通过RS232控制口,同时或分别控制投影机的所有功能,如开/关机、对信号的切换等;并且能够自动实现复杂的关联动作,如打开系统时,自动将投影机打开。

* 控制电动吊架和屏幕的上升、下降、停止;并且能够自动实现复杂的联动动作,如一按面板的系统开按钮:所有和“系统开”相关的设备都按预先设置好的时序自动进入工作状态,2电动吊架和2屏幕依次自动下降,投影机自动通电待机,然后投影机打开,第一路电脑信号切出到投影,所有动作一键到位。

* TOP-6800是完全可编程的控制系统,在双投影系统的控制中它能轻松的实现很复杂的控制动作,但操作又简化到极致的地步。

2、实现A/V系统的控制:

* 实现3台电脑、摄像机、DVD、 VCR(录像机)、MD机、实物展台等节目信号源任意选择和组合,投出到2台投影机上,音频信号自动切到功放上。所有动作一键到位。

* 通过主机IR(红外)控制DVD、录像机、MD等设备的所有动作,如播放、暂停、停止等功能。

3、 实现环境系统的控制:

* 通过强电模块对会议室的灯光(包括白炽灯、日光灯)、窗帘等设备进行控制。如果选配调光模块还可以对灯光的明暗进行控制。
