视频会议系统方案

一、视频会议系统系统概述

   随着拓创电子信息技术的不断发展,数字视频技术也逐渐趋於成熟,并将迅速改变我们的生活,随着互联网宽带技术的发展,数字视频技术已经融入视频会议、远端医疗、远端教育、远端监控、流媒体技术等多个方面,并服务於各行各业,因此对於现在来说,数字视频技术无疑是新的经济增长点。

二、用户需求

  整个系统要高效率的完成教学任务,结合各个系统,充分发挥各个系统的功能,完成智能化的视频会议。

(一)多媒体显示系统:

  多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成;完成对各种图文信息的大屏幕显示。

(二)视频会议系统

   A/V系统由计算机、DVD、VCR(录像机)、实物展台、远端视频会议系统、功放、音箱、数字硬盘录像机等A/V设备构成;

   完成对各种图文信息(包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音)的播放功能;实现多功能厅的现场扩音、播音,配合大屏幕投影系统,提供优良的视听效果。并且通过数字硬盘录像机,能够将整个过程记录在硬盘录像机中,便於以後的查询、回顾等。

(三)会议室环境系统:

   会议室环境系统由房间的灯光(包括白炽灯、日光灯)、窗帘等设备构成;完成对整个会议室环境、气氛的改变,以自动适应当前的需要;譬如播放DVD时,灯光会自动变暗,窗帘自动关闭。

(四) 智慧型多媒体中央控制系统:

   采用目前国内档次最高、技术最成熟、功能最齐全,用途最广的拓创中央控制系统,该系统是目前国内最先进的中央控制系统设备。实现多功能会议室各种拓创电子设备的集中控制。

  • 要求操作简单、人性化、智能化;
  • 要求整个系统可靠性高;
  • 能够实现自动化程度高的智能化控制,尽量减少操作人员的操作复杂性,实现"一键到位"式的控制方式;
  • 尽量多的体现出各种设备的卓越功能,让所有设备工作在最佳状态,发挥设备的最大功效;
  • 能够控制投影机,进行开/关机、输入切换等功能,并能够控制电动吊架、屏幕,实现上升、停止、下降等功能;
  • 能够控制DVD、录像机 进行播放、停止、暂停等功能;
  • 能够控制实物展台进行放大、缩小等功能;
  • 能够控制音量,进行音量大小的调节功能;
  • 能够实现音视频信号、VGA信号自动切换控制功能;
  • 能够控制会议室的灯光和窗帘,自动适应当前的需要;

(五)视频会议系统设备清单:

整个系统的设备清单(含控制方式分析)如下:

用户设备名称 数量 单位 受控方式 HK控制设备
投影机 1 RS232/IR 主机上的RS232/IR接口
电动吊架 1 Relay(继电器) SV-8
电动屏幕 1 内置Relay(继电器)
计算机 1 控制图像切换 控制投影机进行图像切换
影碟机 1 IR(红外) IRP2
录像机 1 IR(红外) IRP2
卡座 1 IR(红外) IRP2
实物展台 1 IR(红外) IRP2
数字硬盘录像系统 1 无需控制
远端视频会议系统 1 IR 和 RS232 主机上的IR和RS232接口
调音台 1 无需控制
功放 1 控制音量 内置音量控制器
音箱 2 无需控制
预留视频图像接口 2 控制图像切换 控制A/V矩阵进行图像切换
预留电脑图像接口 2 控制图像切换 控制投影机进行图像切换
A/V矩阵 1   主机上内置的6X2矩阵
日光灯 2 Relay(继电器) SV-8
窗帘 1 Relay(继电器) SV-8

三、视频会议系统产品清单

根据上述设备情况,列出拓创中央控制设备清单及说明:

型号 描述 数量 说明
TOP- PGMII 第三代中央控制主机 1 接收触摸屏的控制信号,解释并执行
ST-6500C 6英寸彩色LCD触摸 1 可直接发射IR信号
TOP-RFGW 无线接收器 1 接收触摸屏信号
  内置音量控制模块 1 用来控制音量大小
KT-DC 充电电源 1 用于对ST-6500C进行充电
TOP-PWR8 8路强电继电器模块 1 控制电动吊架、屏幕、设备电源、日光灯
IR 红外发射棒 6 控制红外设备,如DVD/录像机/实物展台

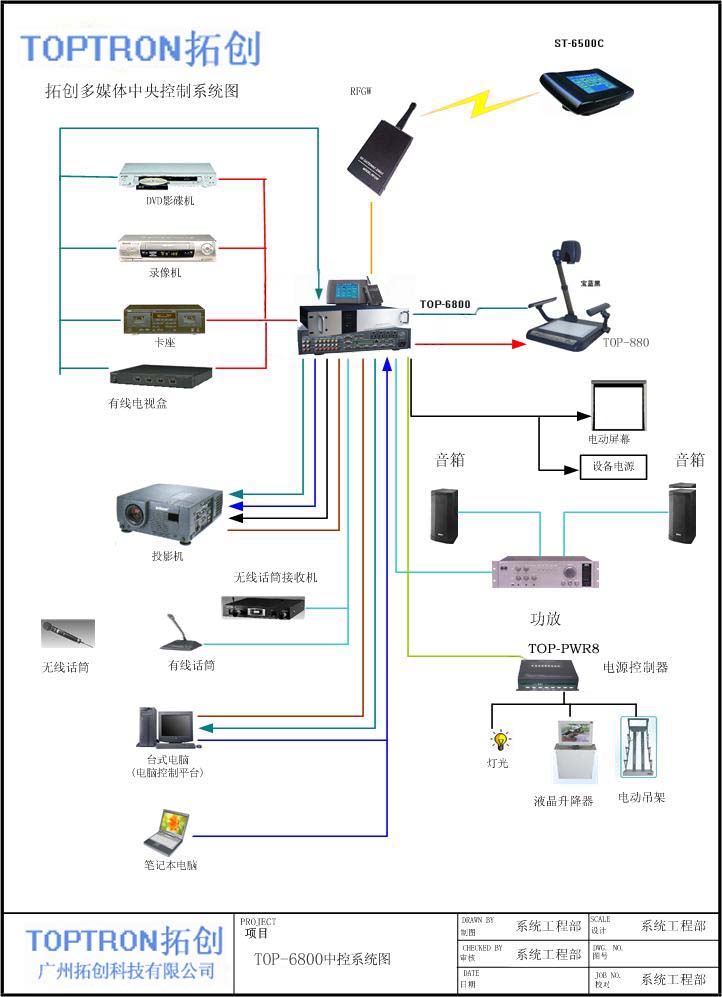

四、视频会议系统系统示意图

五、视频会议系统功能描述

通过安装以上拓创中央控制系统,能够轻松的实现智能化、人性化的控制:

1. 多媒体显示系统的控制:

  • 通过主机后面的RS232串口,控制投影机的所有功能,如开/关机、VIDEO/VGA输入切换等;并且能够自动实现关联动作,如关闭系统时,自动将投影机关闭;
  • 通过控制投影机的输入切换(VIDEO、VGA 1、VGA 2),实现对视频图像、计算机图像的切换;
  • 通过TOP-PWR8(8路强电继电器),控制电动吊架和屏幕的上升、下降、停止;并且能够自动实现关联动作,如投影机开时,电动吊架和萤幕自动下降,投影机关时电动吊架和屏幕自动上升;
  • 可以利用TOP-RUN软件的视频预览功能,在将视频投出到屏幕之前,确认播放的视频图像就是所需要的视频图像。

2. 实现A/V系统的控制:

  • 通过主机内置的A/V矩阵和VGA矩阵进行切换,自动切换DVD、VCR、计算机的音频输入;自动切换DVD、VCR、实物展台、预留视频的图像到投影机;
  • 通过主机後的IR(红外)控制接口和IR(红外发射棒),控制DVD(录像机、实物展台)的所有动作,如播放、暂停、停止、快进、快退、上一曲、下一曲、菜单、上/下/左/右等;并且可以自动将DVD(录像机、实物展台)的图像切换到投影机,投影机自动选择视频输入,自动将DVD(录像机、实物展台)的声音切换到功放;
  • 通过内置音量控制器,控制功放输出音量的大小。

3. 实现会议室环境系统的控制:

  • 通过TOP-PWR8(8路强电继电器),控制日光灯的开关,以便於更好的观看;
  • 通过TOP-PWR8(8路强电继电器),控制窗帘的开/合,迎合各种场合的需要;
  • 通过内置4路强电继电器,控制投影机、A/V设备的设备电源,实现电源的自动、节能管理,而且可以更好的保护设备,如系统会在投影机关机後预留足够的时间给投影机散热,然後才自动断开投影机的电源。
