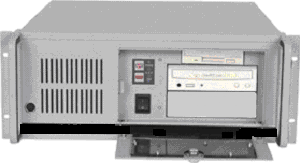

GP-930图像拼接处理器


 投影墙系统是由投影单元、投影墙控制器和其它必要的控制和接口设备构成的高性能多屏幕投影系统。通过拓创公司的GP-930控制器的控制,投影墙系统既可以独立地工作,也可以工作于网络环境之下。由于其卓越的性能、多样化的功能和灵活的配置,系统在诸如过程控制、交通管理、通用信息系统、计算机辅助设计/计算机辅助制造、娱乐、模拟与训练和产品展示等领域得到极其广泛的应用。

GP-930图像拼接处理器的功能

l         逻辑单一屏

     GP-930的处理下,多屏幕投影墙就成为一个大面积的逻辑单一屏。Windows环境下的应用程序窗口可以在投影墙整个屏幕上任意地打开、缩放和拖放。光标可以跨越相邻的屏幕自由地移动。GP-930可以带动16个投影单元或显示器,构成一个具有特大面积和超高分辨率屏幕的投影墙系统,墙面可以由任意合适的M N个投影单元矩阵组成。投影墙的分辨率乃是所有投影单元分辨率的总和,以一个22的投影墙为例,若投影单元分辨率为1024768象素,则投影墙的分辨率达20481536象素。

l         视频插入

GP-930处理器能将多个实时NTSCPAL制式的彩色视频信号在投影墙上开视频窗口显示,这些窗口可以被缩放和移动。在操作界面上轻点鼠标即能选择视频源、冻结/解冻图像,以及调节图像的亮度、对比度和色调,等等。

l         网络RGB显示

      GP-930处理器内有一个10/100M Ethernet接口,可以通过LAN与其它计算机相连。可以在投影墙上显示来自任何型号计算机的网络RGB信号,显示窗口可以像普通窗口一样缩放和移动。

l        基于图形操作的硬件

    300MHZ视频数模转换器 ,提高至1600x1200的分辨率。

GP-930图像拼接处理器平台配置
操作系统
图形用户界面

    Windows 810/XP 中文版
   Windows
图形


通道
分辨率
刷新率
彩色深度
连接器




  2~16
  每通道从640╳480直到1600╳1200
  60Hz~85Hz
  16、32位
   HD15

视频插入
  输入
制式
连接器

    4路,复合视频 + 4路,分离视频                                    NTSC/PAL/SECAM
   BNC

网络


接口
连接器





     10/100M Ethernet
   RJ45


标准输入输出配置


键盘
鼠标
串口
并口





   104键,PS/2
   2~3键,PS/2
   2个,RS232,DB9
   1个,DB25

电源


类型
频率
电压
功耗




   ATX
   50/60Hz
   220V
   300W

环境条件


温度
湿度






   0℃—40℃
   20% to 80% R.H




机箱尺寸


机箱尺寸
重量





   177(高) ╳482(宽) ╳452(深)mm
   20 kg
