 TOP-100T嵌入式串口(TTL)到以太网协议转换模块 |
|

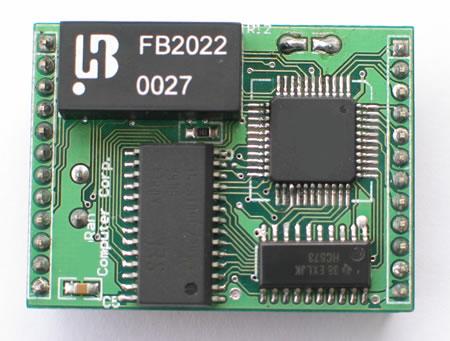

放大图片
|
|
|
新系列的嵌入式协议转换模块让您的串行设备能够轻松的立即联网。TOP-100T的体积精巧，仅44 x 32 mm的大小连信用卡的一半都不到。这精巧的体积让您可以轻松地将TOP-100T整合至您的串行设备，使您的串行设备以10 M的速率联网
。
|
|
串口(TTL)到以太网协议转换模块
內建TCP/IP通讯协议TOP-100T內建的TCP/IP通讯协议让研发工程师可以轻松的将串行设备联网，再也不需要花大量的精神和时间编写TCP/IP通讯协议。如此一來，工程师可以将大部分的时间运用在开发其他更重要的产品功能上，让公司推出产品的时间缩短。除此之外，TOP-100T的8个GPIO引脚让您有更多、更位弹性的空间根据您客戶的需求开发产品功能。
TOP-100T的另一项重要特点是其电源需求低于0.325W，让研发工程师在将TOP-100T纳入应用时不需担心电源需求的问題。与其他公司电源需求位3.3V的IC或SoC产品比较起来，TOP-100T的标准5V设计更适用于现在的设备，让研发工程师得以花费更少的时间与精力在电路的设计上。
独创的网络搜索配置
TOP-100T具备稳定且可立即使用的TCP/IP通讯软件，以便能快速的与设备整合。透过极易使用的Windows配置工具即可完成设定。除此之外，提供动态配置dll,更可以协助您开发自己的Windows 配置工具和完成动态设置。
TOP-100T的24 pin双排针设计及其标准的排针间距让您得以缩短布线的时间，使产品能尽快推出。若有必要，客戶可以轻松地更换模组，让设备维护的工作更为简单。串行接口的连线则是透过包含传输/接收和DTR信号的TTL介面來完成。您只需移除这信号驱动，并加裝超然的网络模块，即可让您的串行设备联网。內建的网络变压器确保信号不受干扰，同时也节省了设计以太网电路的时间和空间。
另提供全套开发工具，包括测试板、技术文件、电缆线和配件，作为测试及开发之用。
|
|
特点
Serial (TTL) to 10M Ethernet 嵌入式设备联网即插即用模组

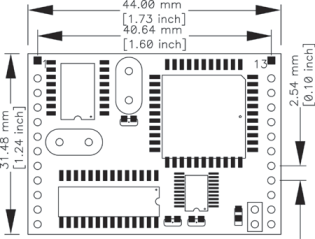

体积小巧(44 x 32 mm)及双排针设计让整合更容易
可立即使用的TCP/IP通讯协议让整合更为快速
低耗电的设计(0.3 W)
可利用高效的搜索配置轻松进行设定
具备8个GPIO
|
比信用卡还迷你的精巧模块 |
 |
|
| Pin No. |
Signal |
|
Pin No. |
Signal |
| 1 |
ETx+ |
|
13 |
CPU_RST |
| 2 |
ETx- |
|
14 |
PIO0 |
| 3 |
ERx+ |
|
15 |
PIO1 |
| 4 |
ERxI- |
|
16 |
PIO2 |
| 5 |
LINK_LED |
|
17 |
PIO3 |
| 6 |
TXD |
|
18 |
PIO4/ADDC |
| 7 |
RXD |
|
19 |
PIO5 |
| 8 |
RTS |
|
20 |
PIO6 |
| 9 |
CTS |
|
21 |
reserved |
| 10 |
PRG Mode |
|
22 |
Ready LED |
| 11 |
CRS_LED |
|
23 |
reserved |
| 12 |
GND |
|
24 |
+5V |
引脚排列 |
|
|
串口(TTL)到以太网协议转换模块范围
|
 |
工业自动化(PLC，测试设备)
医疗/保健自动化系统(ECG，超声波检测器，验血设备)
大楼自动控制系統(HVAC，火灾报警器)
门禁/保安系統(读卡机，生物认证设备)
信息家电(UPS监测模組) |
规格

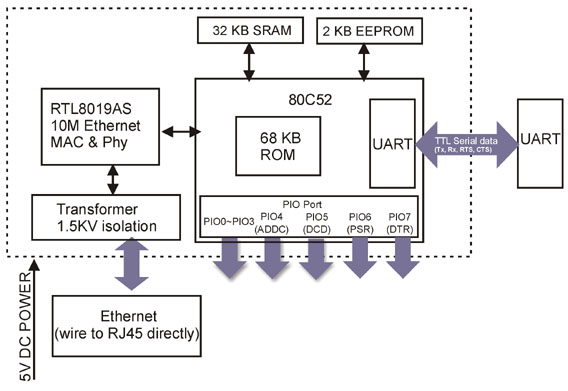

系統
| CPU |
8-bit 高速MCU |
| RAM |
32 KB |
| Flash |
64 KB |
LAN
| 以太网 |
10 Mbps, pin headers |
| 保护措施 |
內建1.5 KV电磁隔离transformer |
串行接口
| TTL x 1 |
TxD, RxD, RTS, CTS, GND,
pin headers |
串口通讯参数
| 校验 |
None, Even, Odd |
| 数据位 |
8 |
| 停止位 |
1, 2 |
| 流量控制 |
RTS/CTS, XON/XOFF |
| 速率 |
300 bps to 115.2 Kbps |
数字量 I/O
| DI/O |
Programmable x 8, TTL |
软件
| 协议 |
ICMP, ARP, IP, TCP, UDP |
| 操作模式 |
TCP Server,TCP Client,UDP
Mode |
| 设定 |
高效的搜索配置,或Windows dll 动态配置 |
电源需求
| 电源输入 |
5 VDC, ± 5% |
| 电源输出 |
65 mA @ 5 VDC
(Max.) |
环境
| 操作温度 |
0 to 70°C (32
to 158°F), 5 to 95% RH |
| 储存温度 |
-20 to 85°C (-4
to 185°F), 5 to 95% RH |
|
|
|
|
|
|
